Tubi per condotte acqua UNI EN 10224
Tipi di acciaio
I tubi sono prodotti con acciai non legati L 235 – L275 – L355 destinati al trasporto di liquidi acquosi inclusa l’acqua per il consumo umano.
Le condizioni tecniche del prodotto sono attualmente adeguate agli standard richiesti dalle normative europee per i prodotti da costruzione (Direttiva CPD 89/106/CE).
Conformità alla norma EN 10224

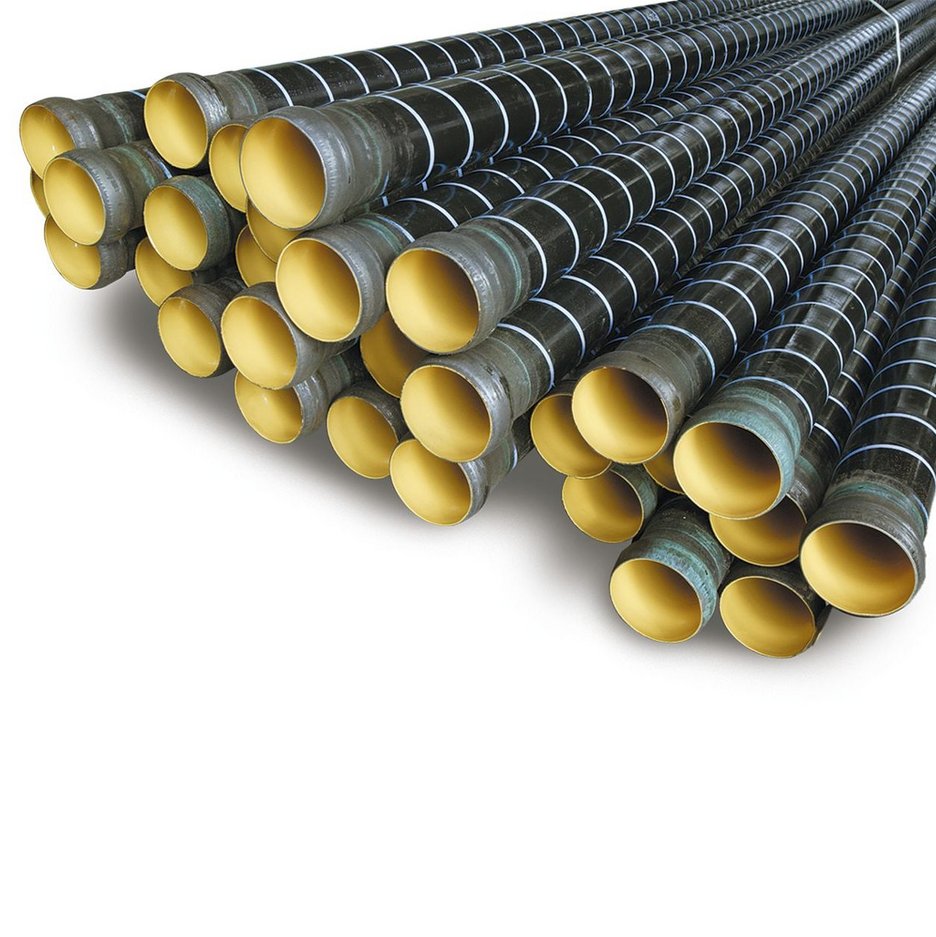

Tubi per condotte acqua sono rivestiti esternamente in polietilene triplo strato rinforzato; l’interno è verniciato in polveri epossidiche atossiche per la potabilità conformi al decreto del ministero della salute n° 102
Produzione:
saldatura longitudinale (HF) o elicoidale (SAW) da nastro laminato a caldo
Rivestimento Interno:
grezzo; primer bituminoso; vernice epossidiche e poliamidiche; malta cementizia.
Rivestimento Esterno:
polietilene applicato per estrusione triplo strato rinforzato UNI 9099/R3R ; grezzo; con bitume; polipropilene; nastri di polietilene autoadesivi; poliuretano; vernici epossidiche; vernici zincanti.
Lunghezze
Salvo espliciti accordi all’atto dell’ordinazione i tubi sono forniti in lunghezze commerciali da 6 a 13 metri.
Estremità
I tubi destinati a condotte d’acqua sono forniti con le estremità idonee alla saldatura di testa. La finitura delle estremità è piana senza bave fino a spessore 3,2 mm, per spessori maggiori a smusso. A richiesta i tubi per condotte possono essere forniti con giunto a bicchiere.
Collaudi
Tutti i tubi sono sottoposti ad un controllo non distruttivo o a prova idraulica.
Marcatura
Tutti i tubi presentano una marcatura identificativa o una cartellinatura unita al fascio.
Certificazione
I prodotti sono forniti con relativa certificazione di ispezione in accordo con la EN 10204
Tolleranze
Diametro esterno = 219,1 +/- 1% del diametro con un minimo di +/- 0,5mm >219,1 +/- 0,75% del diametro.
Spessori
Gli spessori (area di saldatura esclusa) hanno una tolleranza di +/- 10% con un minimo di 0,03 mm indipendentemente da quale sia il valore maggiore.
Ambiti di applicazione:
acquedotti, impianti di depurazione, trasporto liquidi acquosi con tubazioni, etc.
| Tipo di Acciaio | Composizione chimica sul prodotto | Caratteristiche meccaniche sul corpo del tubo | |||||||
| C | Si | Mn | P | S | Cu | Rm | Reh | A % | |
| max % | max % | max % | max % | max % | max % | Mpa | Mpa min | min ** | |
| L 235 | 0,18 | 0,4 | 1,3 | 0,035 | 0,03 | 0,4 | 360/500 | 235 | 25 |
| L 275 | 0,22 | 0,45 | 1,5 | 0,035 | 0,03 | 0,4 | 430/570 | 275 | 21 |
| L 355* | 0,25 | 0,6 | 1,7 | 0,035 | 0,03 | 0,4 | 500/650 | 355 | 21 |
| (*) sono permesse aggiunte di Nb –Ti- V | (**)valori su provette longitudinali | ||||||||
| GAMMA DIMENSIONALE - Tubi per condotte acqua e liquidi in pressione UNI EN 10224 | ||||||
| DN mm | DE mm | Pollici | Spessore | PESO Tubo nero | PESO Tubo rivestito | Tipo di Giunto |
| 80 | 88,9 | 3" | 2,9 | 6,15 | 6,7 | cilindrico |
| 100 | 114,3 | 4" | 3,2 | 8,77 | 9,5 | cilindrico |
| 125 | 139,7 | 5" | 3,6 | 12,1 | 13,0 | cilindrico |
| 150 | 168,3 | 6" | 4,0 | 16,2 | 17,5 | sferico |
| 200 | 219,1 | 8" | 5,0 | 26,4 | 28,0 | sferico |
| 250 | 273,0 | 10" | 5,6 | 36,9 | 38,8 | sferico |
| 300 | 323,9 | 12" | 5,9 | 46,3 | 48,8 | sferico |
| 350 | 355,6 | 14" | 6,3 | 54,3 | 57,3 | sferico |
| 400 | 406,4 | 16" | 6,3 | 62,2 | 65,6 | sferico |
| 450 | 457,8 | 18" | 6,3 | 70 | 73,9 | sferico |
| 500 | 508,0 | 20" | 6,3 | 77,9 | 82,2 | sferico |
