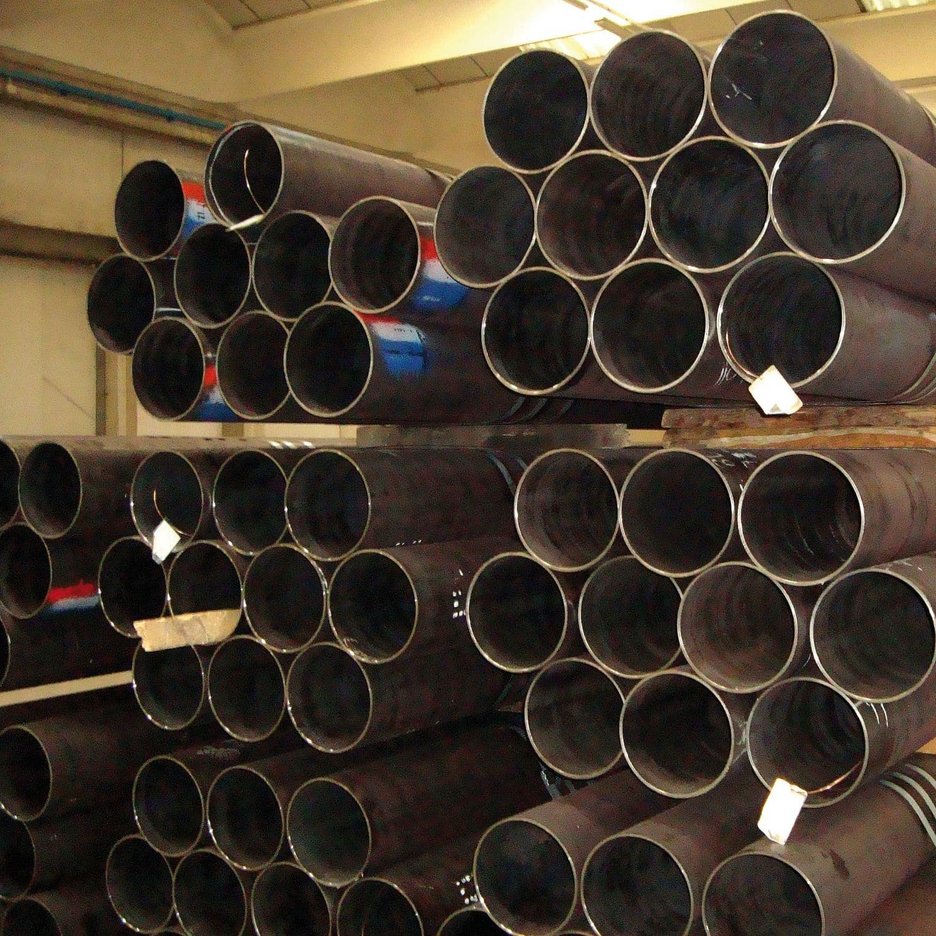

Tubi bollitori neri lisci SENZA SALDATURA
Tubi senza saldatura Bollitori EN 10216-1
I tubi bollitori neri lisci sono forniti secondo UNI EN 10216-1 SENZA SALDATURA.
Campo di applicazione:
Condotte per trasporto fluidi in pressione - PN 50
Tolleranze
Diametro esterno
+/- 1% Dn 65 ÷ < Dn 200 Min 0,5 mm
+/- 1,5 % Dn 200 ÷ Dn 500 Min 1 mm
Spessore
+/- 12,5% minimo 0,4 mm
Rettilineità
Ove diversamente precisato diritti a vista
Lunghezze
Salvo differenti prescrizioni si intendono 5 ÷ 7 metri
Estremità
Ove diversamente precisato si intendono piane
Marcatura
Da precisare al momento dell’ordinazione
Certificazione
Secondo UNI EN 10204
| Grado dell’acciaio | Analisi chimica sul prodotto | |||||
| C% Max | Si% Max | Mn% Max | P% Max | S% Max | ||
| P235TR1 | 0,16 | 0,35 | 1,2 | 0,025 | 0,02 | |
| P235TR2 | 0,16 | 0,35 | 1,2 | 0,025 | 0,02 | |
| P265TR1 | 0,2 | 0,4 | 1,4 | 0,025 | 0,02 | |
| P265TR2 | 0,2 | 0,4 | 1,4 | 0,025 | 0,02 | |
| Grado dell’acciaio | Caratteristiche meccaniche sul prodotto | |||||
| Rm Mpa Min | Reh Mpa Min | A % min | ||||
| P235TR1 | 360 ÷ 500 | 235 | 23 | |||
| P235TR2 | 360 ÷ 500 | 235 | 23 | |||
| P265TR1 | 410 ÷ 570 | 265 | 19 | |||
| P265TR2 | 410 ÷ 570 | 265 | 19 | |||
| — GAMMA DIMENSIONALE — Tubi BOLLITORI SENZA SALDATURA UNI EN 10216/1 - ACCIAIO P235TR1 | ||||||
| Dn | Pollici | Diam. Esterno | Spessore mm | Kg / metro | ||
| 65 | 2 1/2 | 76,1 | 2,9 | 5,28 | ||
| 80 | 3 | 88,9 | 3,2 | 6,81 | ||
| 101,6 | 3,6 | 8,76 | ||||
| 108 | 3,6 | 9,33 | ||||
| 100 | 4 | 114,3 | 3,6 | 9,9 | ||
| 133 | 4 | 12,8 | ||||
| 125 | 5 | 139,7 | 4 | 13,5 | ||
| 159 | 4,5 | 17,1 | ||||
| 150 | 6 | 168,3 | 4,5 | 18,2 | ||
| 193,7 | 5,6 | 26 | ||||
| 200 | 8 | 219,1 | 6,3 | 33,2 | ||
| 244,5 | 6,3 | 37,1 | ||||
| 250 | 10 | 273 | 6,3 | 41,6 | ||
| 300 | 12 | 323,9 | 8 | 62,3 | ||
| 350 | 14 | 355,6 | 8,8 | 72,25 | ||
| 400 | 16 | 406,4 | 8,8 | 86,3 | ||
| 500 | 20 | 508 | 11 | 135,1 | ||
