Tubi PREVERNICIATI “ARCO”
METAL CONDOTTE completa la propria gamma nel settore della termoidraulica ed impiantistica civile ed industriale, con la commercializzazione di tubi laminati a caldo ed elettrosaldati (HF) secondo la EN 10255 con verniciatura esterna “ARCO”.
La necessità di distinguere per motivi impiantistici e di sicurezza i fluidi convogliati nei tubi, ha portato METAL CONDOTTE a proporre un prodotto già verniciato che possa evitare all’impiantista la verniciatura in loco.
Caratteristiche come resistenza all’aggressione degli agenti atmosferici, buona aderenza alla curvatura e resistenza all’abrasione rendono questi prodotti idonei a diverse applicazioni impiantistiche.

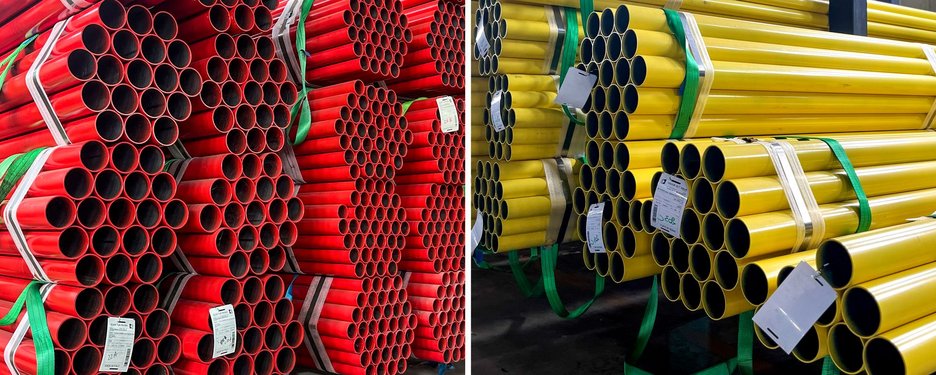

Normalmente vengono forniti con due diverse colorazioni:
- ROSSO (RAL 3000)
utilizzato per impianti antincendio ed impiantistica.
- GIALLO (RAL 1018)
utilizzato per il gas
- Altre colorazioni su richiesta
Verniciatura
CARATTERISTICHE TECNICHE DEL RIVESTIMENTO
Il prodotto a finire, utilizzato per la formazione del film superficiale, è a base melaminica, idrosolubile, termoindurente ad alto solido.
Esso si contraddistingue, oltre che per l’ottima resistenza all’aggressione degli agenti atmosferici, anche per l’assoluta garanzia di aderenza e resistenza all’abrasione, dalla totale assenza nel tempo di “sfarinatura” e variazioni cromatiche e dall’essere privo di sostanze nocive per l’ambiente e la salute degli utilizzatori.
- Brillantezza: prova UNI EN ISO 2813: 60 Gloss per tutte le tinte RAL
- Variazione cromatica: UNI EN 13523 parte 22 esposizione all’esterno: nessuna variazione dopo 280 giorni
- Resistenza a UV: prova UNI EN 13523 parte 21 esposizione all’esterno: diminuzione minore di 10 gloss dopo 1000 ore
- Durezza: prova UNI 10782 : 2H
- Adesione: prova DIN EN ISO 2409 quadrettatura : 100% GTO
- Imbuttitura: prova DIN EN ISO 6272: 10 mm
- Curvatura: raggio minimo di curvatura 4 volte il diametro esterno del tubo ( nei test piegati con raggio di curvatura pari a 3 volte di diametro esterno, non hanno evidenziato distacchi dei film).
- Piega: mandrino conico DIN EN ISO 6860 – assenza di fessurazioni.
- Umidostato: prova ASTM D2247-10: superiore a 300 ore
- Resistenza in nebbia salina: DIN EN ISO 4628 / ASTM B 117 invariata dopo 300 ore
- Temperatura d’esercizio ammessa in continuo: -40°C +150°C
- Temperatura ammessa per brevi esposizioni: +250°C
Lunghezze
Di norma i tubi gas sono forniti in lunghezze commerciali di m. 6 con tolleranze – 50 mm + 150 mm
Estremità
Le estremità dei tubi possono essere:
Lisce, tagliate a squadra e sbavate
Filettate con filettatura UNI ISO 7-1 e con manicotto conforme alla norma UNI ISO 50 avvitato ad una estremità
Controlli
Tutti i tubi sono provati con un metodo non distruttivo a correnti indotte e, a richiesta, possono essere testati con prova idraulica.
Marcatura

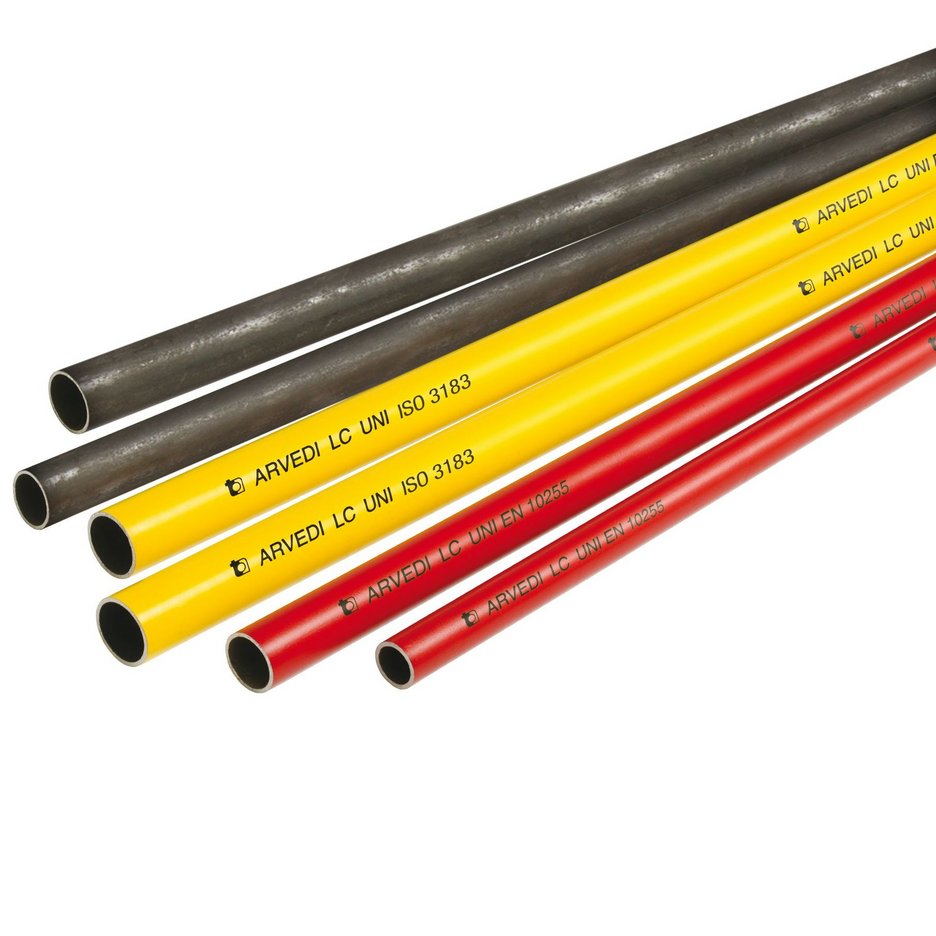

I tubi con superficie grezza riportano la punzonatura LC mentre i tubi zincati vengono marcati ad inchiostro colore blu, in continuo, con dicitura ARVEDI LC UNI EN 10255 W (L1-M-H) UNI EN 10240 A-1 SENZA PIOMBO.
Certificazione
I tubi sono certificati secondo la norma EN 10204.
Caratteristiche tecniche
Tipo di acciaio I Tubi gas sono prodotti con acciaio S195T con caratteristiche meccaniche e composizione chimica come nella tabella sotto riportata.
| Tipo di acciaio | Analisi chimica sul prodotto | Caratteristiche meccaniche sul prodotto | |||||
| C | Mn | P | S | Rm | Reh | A % | |
| max % | max % | max % | max % | Mpa min | Mpa min | min | |
| S 195T | 0,2 | 1,4 | 0,035 | 0,03 | 350-520 | 195 | 20 |
UNI EN 10255 — SERIE LEGGERA - Filettabile UNI ISO 7 - 1, con manicotto UNI ISO 50
| Filettatura | Diam. Esterno | Spessore | Massa Lineica - kg / m | ||||
| Diametro nominale Nominal max min | MAX | MIN | Senza Filettatura | Filettati con manicotto | |||
| Pollici Inches | mm | mm | mm | GREZZI | ZINCATI | GREZZI | ZINCATI |
| 3/8 | 17,4 | 16,7 | 2,0 | 0,74 | 0,78 | 0,75 | 0,79 |
| 1/2 | 21,7 | 21,0 | 2,3 | 1,08 | 1,13 | 1,09 | 1,17 |
| 3/4 | 27,1 | 26,4 | 2,3 | 1,39 | 1,45 | 1,40 | 1,46 |
| 1" | 34,0 | 33,2 | 2,9 | 2,20 | 2,28 | 2,22 | 2,30 |
| 1.1/4 | 42,7 | 41,9 | 2,9 | 2,82 | 2,92 | 2,85 | 2,95 |
| 1.1/2 | 48,6 | 47,8 | 2,9 | 3,24 | 3,35 | 3,28 | 3,39 |
| 2" | 60,7 | 59,6 | 3,2 | 4,49 | 4,63 | 4,56 | 4,70 |
| 2.1/2 | 76,3 | 75,2 | 3,2 | 5,73 | 5,91 | 5,85 | 6,03 |
| 3" | 89,4 | 87,9 | 3,6 | 7,55 | 7,76 | 7,72 | 7,93 |
| 4" | 114,9 | 113,0 | 4,0 | 10,80 | 11,08 | 11,10 | 11,40 |
UNI EN 10255 SERIE MEDIA - Filettabile UNI ISO 7 - 1, con manicotto UNI ISO 50
| Filettatura | Diam. Esterno | Spessore | Massa Lineica - kg / m | ||||
| Diametro nominale Nominal max min | MAX | MIN | Senza Filettatura | Filettati con manicotto | |||
| Pollici / Inches | mm | mm | mm | GREZZI | ZINCATI | GREZZI | ZINCATI |
| 3/8 | 17,4 | 16,7 | 2,3 | 0,84 | 0,88 | 0,85 | 0,89 |
| 1/2 | 21,7 | 21,0 | 2,6 | 1,21 | 1,26 | 1,22 | 1,27 |
| 3/4 | 27,1 | 26,4 | 2,6 | 1,56 | 1,62 | 1,57 | 1,63 |
| 1" | 34,0 | 33,2 | 3,2 | 2,41 | 2,49 | 2,43 | 2,51 |
| 1.1/4 | 42,7 | 41,9 | 3,2 | 3,10 | 3,20 | 3,13 | 3,23 |
| 1.1/2 | 48,6 | 47,8 | 3,2 | 3,56 | 3,67 | 3,60 | 3,71 |
| 2" | 60,7 | 59,6 | 3,6 | 5,03 | 5,17 | 5,10 | 5,24 |
| 2.1/2 | 76,3 | 75,2 | 3,6 | 6,42 | 6,60 | 6,54 | 6,72 |
| 3" | 89,4 | 87,9 | 4,0 | 8,36 | 8,57 | 8,53 | 8,74 |
| 4" | 114,3 | 113,0 | 4,5 | 12,20 | 12,48 | 12,50 | 12,80 |
| 5" | 139,7 | 138,5 | 5,0 | 16,60 | 16,94 | 17,10 | 17,30 |
| 6" | 165,0 | 163,9 | 5,0 | 19,80 | 20,20 | 20,40 | 20,80 |
